1.   电源系统的选位

三相变频电源应安装在环境凉爽、干燥、干净、散热良好的环境中，环境指标应在电源额定指标范围内。

RFC系列电源由内部风扇提供强制风冷，冷风通过电源机柜各部位的风栅进入电源内部，并通过电源顶部风栅排除。如将电源安装在高架地板上，并且采用底部进线方式，则冷风还可通过与地板的空隙进入电源内部。如果有必要，应装排气扇加速环境空气流通，在尘埃较多的环境中，应加装空气过滤装置。

2.机械要求

2.1机柜的移动

确保电源的重量在起重设备的载重能力范围之内，三相变频电源的重量情参见电源技术指标。电源机柜的搬运可使用叉车或吊车。如使用叉车，请注意机器的重心在机器的后部。

2..2操作空间

为了方便今后的维护请在侧面的两边预留60MM的空间以便维护人员可以进行正常的维护清理工作。

2.3进线方式

 RFC系列电源采用底部进线方式。

注：当选用电力电缆从侧面进入安装在实心地板上的电源时，应选择合适的电缆线径，合理走线，以确保电缆能够比较顺畅地连接到电源的接线排上。

3.一般注意事项

以下各点仅提供一般性指导，如有当地相应的规定，则以当地规定为准

3.1中线线径按输出/旁路相电流的1.5倍确定。

3.2.地线的线径应按输出/旁路相电流的2倍确定。

3.3.对于流过大电流的电缆可以考虑采用较细电缆并联的方法，这样可以大大方便安装。

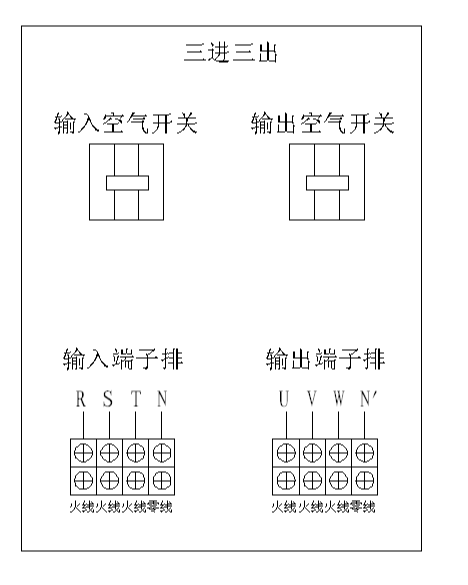

3.4 电缆连接

整流器输入、旁路、输出及电池电源电缆（端头都应压铜鼻子）与电源开关下的母线相连接。

3.5 保护地

在输入、输出电源连接附件保护地母线，保护地线应该在此母线上，并与系统的各机柜相接。

机柜和电缆槽都应该按照当地规定进行接地

3.6保护装置

出于安全方面的考虑，有必要在电源外部为输入电源加断路器。变频电源厂家由于具体安装情况不同，本章仅为安装工程师提供一般性实用信息，包括操作实践、规章制度标准及设备安装等知识。
